Acciaio 1.2343

Acciaio per lavorazioni a caldo con tenacità elevata e molto resistente al calore.Si caratterizza per insensibilità alle incrinature a caldo e buona conduttività termica ed è disponibile come ESU in caso di esigenze importanti in termini di qualità meccaniche e superficiali.

Impiego: Piastre di forma e inserti di forma per stampi di iniezione plastica; *ESU per l’utilizzo nello stampaggio di pressofusione (Al, Mg, Zn)

Lavorazioni: grado di lucidatura buono

Erosione: dopo la tempra e il rinvenimento, distendere nuovamente a circa 20°C in meno rispetto alla temperatura dell’ultimo rinvenimento

Nitrurazione: aumenta la resistenza all’usura e impedisce al materiale di colata di aderire

Trattamenti termici: prima della nitrurazione si consiglia il trattamento termico di distensione.

Tempra:

• temperatura: da 1000 sino a 1040°C
• mantenere la temperatura di tempra da 15 a 30 minuti
• raffreddamento in acqua/olio/aria
• durezza conseguibile: 50−56 HRC

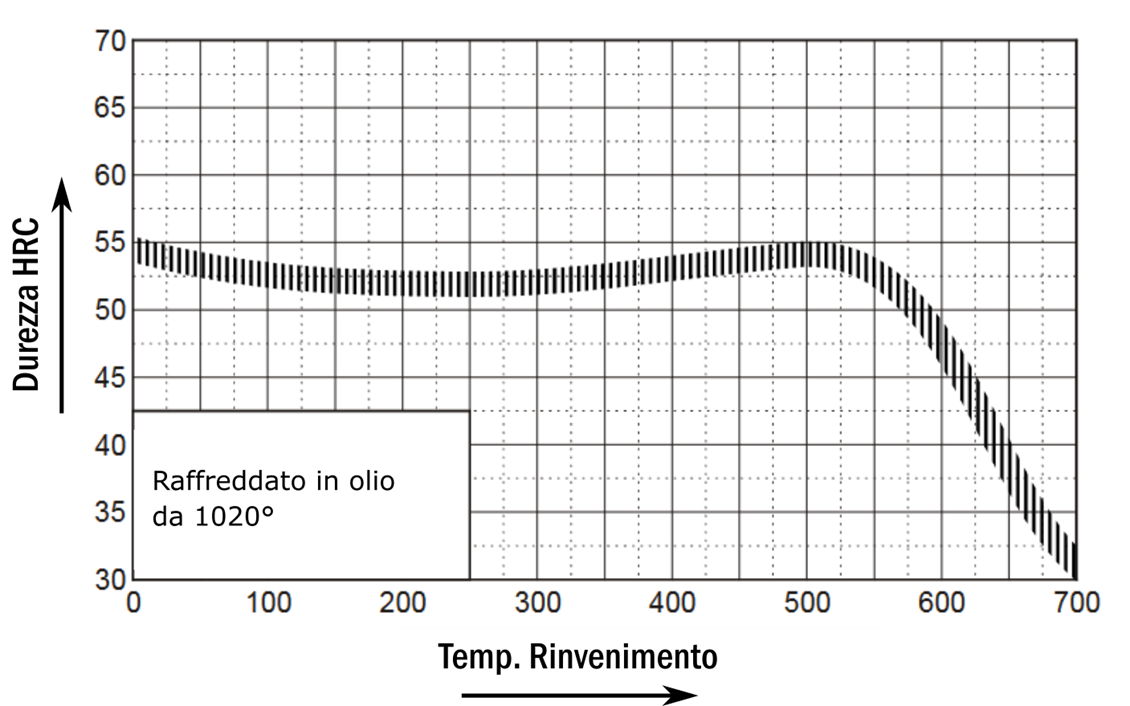

• rinvenimento: riscaldare lentamente ad una temperatura di rinvenimento immediatamente dopo la tempra
• tempo di mantenimento minimo in forno: per ogni 20 mm di spessore del pezzo
• si consiglia di rinvenire due volte
